Praktikum 9
Graafikud Maximaga
Ava XMaxima
.

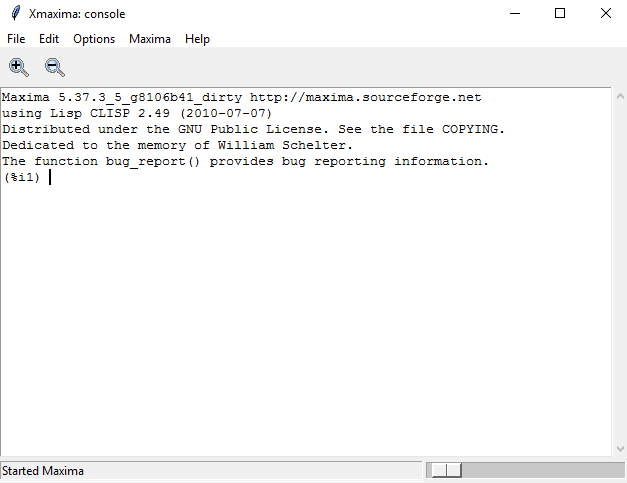

Avanema peaks selline aken:
Ülesanne
Lae alla fail graafikud.tex ning joonesta sealsed joonised kasutades selleks programmi Maxima
.
Kasulikud teadmised LaTeXis:
- Et salvestada Maxima kood oma .pdf failis olevate jooniste juurde tavalise tekstina (see tähendab nii, et TeX ei loe seda kui koodi osa, vaid väljastab kogu teksti nii nagu ta on), võib kasutada näiteks käsku
\begin{verbatim} ... \end{verbatim}
. Nii on hiljem mugav vaadata, milline käsk vastava joonise produtseerinud on. Teine võimalus on sisestada Maxima kood kommentaarina\begin{comment} ... \end{comment}
vahele (vajab\usepackage{comment}
preambulisse). - Lisades näiteks LaTeXi koodi preambulasse käsuga
\usepackage[pdftex]{graphicx}
paketigraphicx
saab kompileerides käsugapdflatex
dokumendi põhiosasse lisada .pdf joonise käsuga\includegraphics[width=0.4\textwidth]{graafik.pdf}
. Siinwidth=0.4\textwidth
määrab joonise laiuseks 40% tekstiala laiusest (joonise suuruse muutmisel hoitakse proportsioon paigas). - Kasutades kompileerimiseks käsku
latex
tuleb preambulas paketi lisamisel lisaparameetripdftex
asemel kasutada parameetritdvips
ning dokumendi põhiosasse saab lisada .eps laiendiga jooniseid.)
Mõned Maxima graafikute joonestamisega seotud käsud:
- Enne graafiku konstrueerimist on vaja kõigepealt kirjutada rida
load(draw)
Vajadusel tulebdraw.lisp
laadida täisteega, nt. nii:
load("C:\\maxima-5.40.0\\share\\maxima\\5.40.0\\share\\draw\\draw.lisp");
- Tasapinnaliste graafikute joonistamiseks on käsk
draw2d(parameetrid)
ja ruumiliste graafikute joonistamiseks on käskdraw3d(parameetrid)
- Kui teha uusima Maxima versiooniga graafikuid, on joonisel vasakul ja ülal must raam. Et sellest lahti saada, tuleb lisada parameetri
user_preamble="unset obj 1"
- Kui teha uusima Maxima versiooniga graafikuid, on joonisel vasakul ja ülal must raam. Et sellest lahti saada, tuleb lisada parameetri
- Parameetrid:
- Funktsioon f, mille graafikut joonistada tahetakse
explicit(f, x1, x1min, x1max, x2, x2min, x2max)
- funktsioon ilmutatud kujul, kus f on funktsioon, x1 on esimene muutuja ja x2 3-mõõtmelise joonise puhul teine muutuja ning muutuja x1 väärtused on vahemikus [x1min, x1max] ja muutuja x2 väärtused on vahemikus [x2min, x2max].implicit(f, x, xmin, xmax, y, ymin, ymax, z, zmin, zmax)
- funktsioon f ilmutamata kujulparametric(x(t), y(t), z(t), t, tmin, tmax)
- funktsioon f parameetrilisel kujul- Ainult kolmemõõtmeliste jooniste jaoks mõeldud
parametric_surface(x(t, v), y(t, v), z(t, v), t, tmin, tmax, v, vmin, vmax)
color=red
- eelneva funktsiooni graafiku värvi muutmine punaseks (vaikimisi on graafik sinine)yrange=[-5, 5], xrange=[-5, 5]
- graafiku(te) akna suurusproportional_axes = xy
- telgede skaalad võrdseksnticks=r
- määrab joonistuspunktide arvu (joonistamiseks fikseeritakse kindlad punktid ja ühendatakse sirglõikudega), vaikimisi väärtus r=30ip_grid=[r1,r2]
-nticks
i analoog ilmutamata funktsiooni graafiku joonestamiseksxyplane=r
- määrab xy tasandi lõikepunkti kõrguse z-teljegauser_preamble="set key at 1,-0.2"
- legendi nihutatakse nii, et selle ülemine parem nurk asub punktis (1,-0.2)terminal=pdf
- määrab väljundi tüübifile_name="h:\\latex\\gra15"
- määrab väljundfaili
- Funktsioon f, mille graafikut joonistada tahetakse

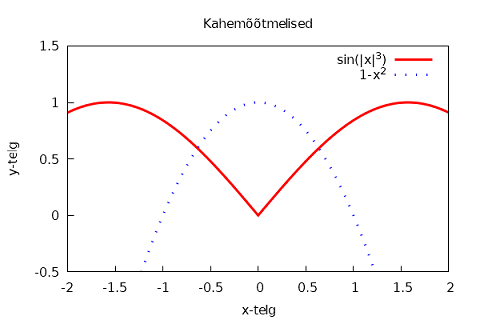

Näiteks järgmine koodijupp, produtseerib vastava joonise
f(x):=abs(x)**3$ load(draw)$ draw2d( title="Kahemõõtmelised", /*joonise tiitel*/ nticks=300, /*joonistuspunktide arv */ xlabel="x-telg",ylabel="y-telg", /*teljede pealkirjad*/ color=red,line_width=3,line_type=solid, /*joone värv, paksus, tüüp*/ key="sin(|x|^3)", /*legend*/ xrange=[-2,2],yrange=[-0.5,1.5], /*graafikute akna suurus*/ explicit(sin(f(x)),x,-2*%pi,%pi), /*funktsioon ilmutatud kujul*/ color=blue,key="1-x^2",line_type=dots, explicit(1-x^2,x,-2.5,2), terminal=pdf, /*määrab väljundi tüübi*/ file_name="H:\\latex\\pr9\\joon1" /*määrab väljundfaili*/ );
Abiks on: PDF
Kasulik juhend: Graphics with Maxima
Kodus
Installi omale Maxima http://maxima.sourceforge.net/download.html ja gnuplot https://sourceforge.net/projects/gnuplot/files/gnuplot/
